ごんた屋独自設計の超音波カッター

GONTAYA超音波カッターNH7603

ごんた屋てんちょうNORI開発の超音波カッターが

使用部品を一新して最強モデルで登場！

一般模型工作から、テールレンズ、工場作業、を想定し、メーカーのエコーテック・本多電子社と設計したモデルが、コードネームNH7603超音波カッターです。

■超音波カッターに何ができるのか

超音波カッター本体の電源を入れて、ハンドピースのスイッチを押せば、装着した刃が毎秒4万回振動。

この振動でプラスチック・アクリルなどを切断します。

この時、カットする素材と刃の振動による摩擦熱で、素材が少し溶けます。

無理やり力を加えてカットしようとすると、この「溶け」が大きくなるので、力任せに切らずに、ゆっくり切っていくのが綺麗に切るコツ。

■超音波カッターの使い方

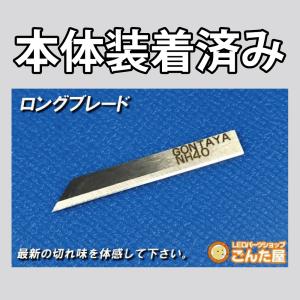

超音波カッターには、ごんた屋専用モデルのために開発された交換刃「ロングブレード」が標準装備されています。

ロングブレードは、刃渡りが長く、プラスチック切断や、テールランプの殻割りに打ってつけ。

切れ味抜群です。

切断だけじゃない 溶着もできる超音波カッター

切断だけではないのが、超音波カッターの優れたところです。

先ほど、素材と刃の振動による摩擦熱が発生すると書きました。これを利用して開発したのが、「溶着刃」です。

■超音波接着ができる（溶着）

溶着とは、プラスチック素材を溶かして接着すること。

素材が溶けて融合するので、しっかりとした強度を持たせることが可能。

接着剤ではすぐに取れてしまうような内装の樹脂ステーなどを溶着したり、プラスチック製品の割れ・欠けの補修にも使えます。

テールランプの殻閉じに使う事も可能。

ご家庭では、お子さんのおもちゃ補修などにも大活躍ですね。

溶着刃（別売り）

■超音波カッターNH7603の用途

車両テール・ライト・インパネ加工

切断部再接着機能

プラスティック加工

アクリル切断・硬質プラ切断

プラモデル造形・鉄道模型

フィギュア

軽量木材加工

フロアマット、壁紙、カーボン調カッティングシートの切断

オプションの交換刃を装着することによって、用途は更に広がります。

■超音波カッター 昔は手が出なかった高嶺の花

プラスチックを切断できる業務用超音波カッターは、数十万円〜数百万円。

さらに、プラスチック素材を溶かして接着できる溶着機も同様に数十万円〜数百万円。

刃を交換すれば、1台で何通りの機能を持たせることができる・・・これがごんた屋超音波カッターの優れた点です。

ごんた屋てんちょうNORIこと、東田は、自らが工作及びワンオフテール加工技術者だった経験を活かし、

本多電子に現場の要望をぶつけて、より使いやすい超音波カッターを実現。

ごんた屋オリジナルモデルのブラック超音波カッターは、本多電子社と共同開発し、ロングブレードにもマッチングさせたモデルです。

メーカーが認めた車両の加工までこなせる専用モデルだということ。

短い刃から、長い刃までの超音波振動に出荷時から対応しているというモデル。

超音波カッターNH7603は、プラモデルから実車にまで対応している唯一のモデルです。

■製品仕様・スペック

最大消費電力

40VA

公称発振周波数

40kHz

電源入力

AC100V 50/60Hz

外形寸法

本体 173mm×89mm×76mm

ハンドピースΦ32×148mm（刃含む）

本体重量

約360ｇ

ハンドピース（ケーブル含む）

約100ｇ

ハンドピースケーブル1.6m（ストレート）

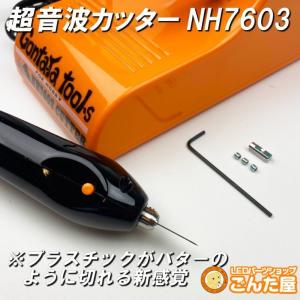

ロングブレード(取付済)

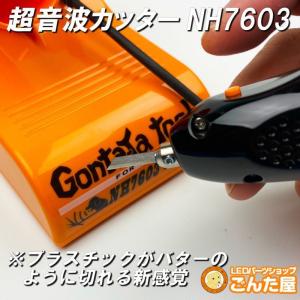

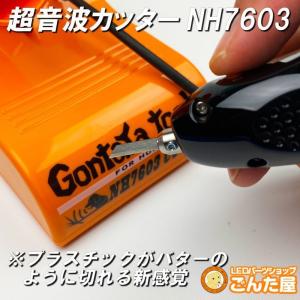

刃取付金具(取付済)

予備・刃固定具セット1セット

予備・イモネジ2個

取り扱い説明書・保証書

■注意事項

あれ？おかしいな？？

超音波カッターの電源が落ちる場合の対処法

超音波カッターの電源が頻繁に落ちるのは、超音波カッター本体の中に組込まれている安全装置が働いた事が原因です。

頻繁に電源が落ちる状態で使い続けると、超音波カッター本体の破損に繋がりますので、ご注意ください。

「切れない」・「超音波カッターの電源が頻繁に落ちる」という症状の原因のほとんどは、刃固定具の汚れ・ホーンの汚れ・イモネジの緩みです。

ホーンの汚れは、別売のホーン研磨メンテナンスセットで取り除いて下さい。

精密な工具になります。イモネジの締め付けと固定金具の定期交換が肝の工具です。

それを怠ると壊れますので、説明書の熟読と下記の動画を参照お願いします。

視聴ページへ(外部サイト)

視聴ページへ(外部サイト)

車両のテールランプなどの加工に適していますが、精密電子工具です。

無理に力を入れたり、連続使用すると超音波振動により自身が破壊され溶け出します。

※使用状況や、カットする素材にもよりますが、5分間連続使用したら、少し休憩するのが良いでしょう。 適切な使用方法を守れば末永く愛用できます。

※刃固定金具は定期的に交換して下さい。消耗品です。

交換しないと電源が入らない、などの症状に陥ります。

使用時には、必ずゴーグルを装着してください。

視聴ページへ(外部サイト)
